| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | YU-EG40 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準木製ケース |
| 受渡し時間: | 注文量と仕様に応じて 15~30日 |
| 供給の能力: | 毎月20セット |
| 容量: | 0.42～1.65m3/分 | 差動圧力を放出します: | 10-70kpa |
|---|---|---|---|
| ボアサイズ: | DN40(1.5インチ) | 冷却タイプ: | 水 |
| 接続タイプ: | ベルト駆動 | ベルトおよび滑車: | バイオガス,廃棄ガス,爆発媒体の輸送 |
| シャフトパワー: | 0.82-2.42KW | スピード: | 1500-2150rpm |
| 冷却水: | 3L/分 | アプリケーション: | バイオガスと廃ガス |
| 材料: | 耐食性 | ||
| ハイライト: | 重用ルート吹風機,ルーツブローバー 肺動式輸送機,工業用エアレーション用バイオガスの吹風機 |
||

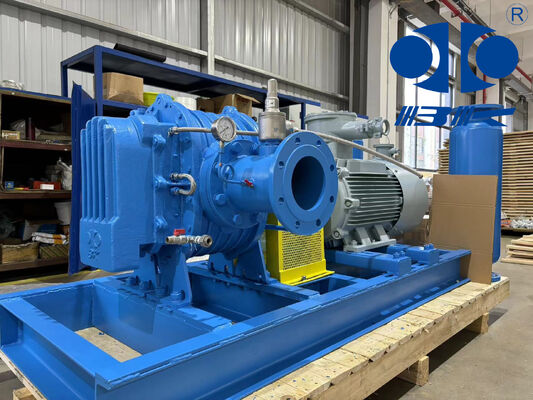

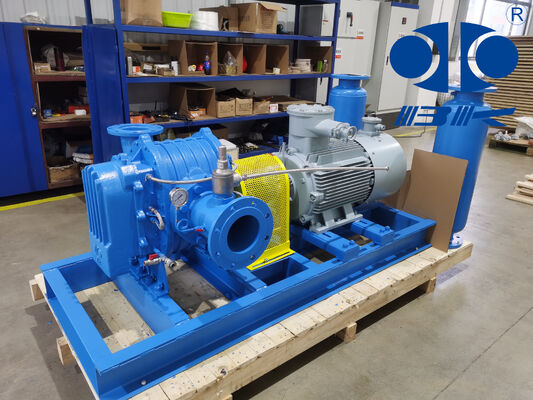

YU-EG ヘビーデューティー ルーツブロワー（空気輸送および工業用通気用）
YU-EGについて
設立以来、B-Tohinは先進技術と設備を導入し、常に新製品を開発してきました。YU-EG型ブロワーは、ケーシングとローターに特殊な耐腐食性材料をコーティングした新製品です。特殊ガスの移送、特にバイオガスの輸送に適しています。
主な特徴
主な利点
仕様
|
モデル |
YU-EG40 |
|
風量 |
0.42-1.65m3/min |
|
吐出差圧 |
10-70KPA |
|
回転速度 |
1500-2150rpm |
|
冷却水流量 |
3 l/min |
|
モータータイプ |
1.5-4KW 380/400/415/440V, 3相, 50/60HZ, 防爆型モーター |
|
設置タイプ |
標準：縦型 |
|
ブロワー（モーターなし）の正味重量 |
75kg |
パラメータシート
| タイプ |
ポート径 (MM) |
速度 (rpm) |
圧力 (kgf/cm²) |
吸込風量 (m³/min) |
軸動力 (kw) |
冷却水 (L/min) |
| YU-EG40 | 40(1.5") | 1500-2150 | 0.1-0.7 | 0.42-1.65 | 0.82-2.42 | 3 |
部品リスト
| No. | 名称 | 数量 | 材質 | No. | 名称 | 数量 | 材質 |
| 1 | シリンダー | 1 | HT200 | 17 | 位置決めピン | 4 | |
| 2 | 駆動側端板 | 1 | HT200 | 18 | ギア側端板 | 1 | HT200 |
| 3 | 冷却システム | 19 | グリーストラップ | 2 | 45# | ||
| 4 | グリスニップル | 4 | 銅 | 20 | 丸ナット | 2 | 45# |
| 5 | エアシール | 8 | PTFE | 21 | オイルシール | 2 | FPM |
| 6 | オイルシール | 4 | FPM | 22 | Oリング | 2 | FPM |
| 7 | 駆動インペラ | 1 | QT500 | 23 | 内側ベベルギア | 2 | 20CrMnTi |
| 8 | Oリング | 8 | FPM | 24 | クランプナット | 2 | 45# |
| 9 | オイルシール | 1 | FPM | 25 | 右カラー | 2 | 45# |
| 10 | ベアリング | 2 | GCr15 | 26 | オイルカバー | 1 | HT200 |
| 11 | キー | 1 | 45# | 27 | 油面計 | 1 | 樹脂 |
| 12 | 駆動インペラカバー | 1 | 45# | 28 | バタフライスプリング | 2 | 65Mn |
| 13 | ジャンプリング | 2 | 65Mn | 29 | ストップワッシャー | 2 | Q235 |
| 14 | 駆動インペラ | 1 | QT500 | 30 | マグネットプラグ | 1 | |
| 15 | 駆動インペラカバー | 1 | 45# | 31 | ベアリング | 2 | GCr15 |
| 16 | Oリング | 2 | FPM | 32 | シャフトスリーブ | 4 | 45# |

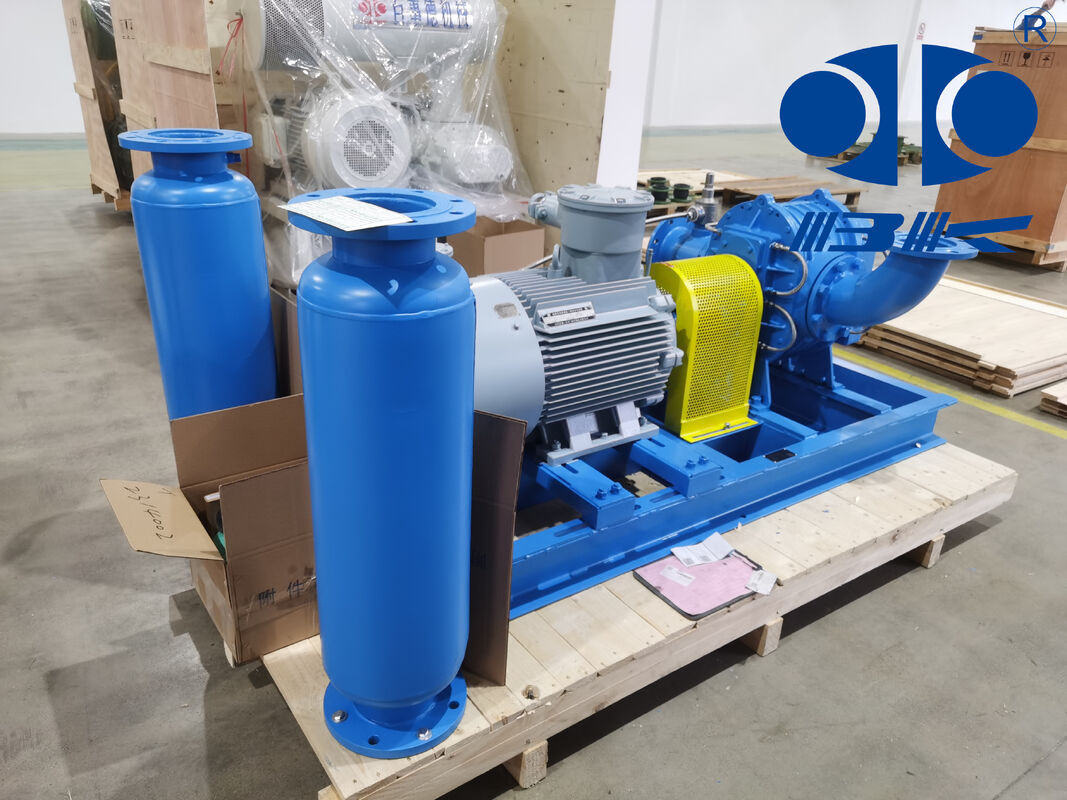

ブロワーパッケージの組立図
標準供給範囲
1. シャフトブロワー
2. 真空逃し弁
3. チェックバルブ
4. 吸込サイレンサー（フィルター付き）：ステンレス鋼
5. 吐出サイレンサー：ステンレス鋼
6. 共用ベース（ベルトカバー付き）
7. ステンレス鋼フレキシブルジョイントおよびショックパッド
8. プーリー
9. 圧力計
10. ベルト
11. ボルト、ナット、その他の接続部品
12. モーター
