さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | YU-EG150 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 15 から 30 仕事日は順序量および指定によって、決まります |
| 供給の能力: | 1ヶ月あたりの20セット |
| 容量: | 13.81～29.26m3/分 | 差動圧力を放出します: | 10-70kpa |
|---|---|---|---|
| ボアサイズ: | DN150 (6インチ) | 冷却タイプ: | 水 |
| 接続タイプ: | ベルト駆動 | ベルトおよび滑車: | バイオガス,廃棄ガス,爆発媒体の輸送 |
| 軸承のブランド: | NSK、SKF、FAG | シールブランド: | SKF |
| ベルトブランド: | マーテックスウェル | ||
| ハイライト: | ごみ処理のガスの送風機,天燃ガスの送風機 |
||

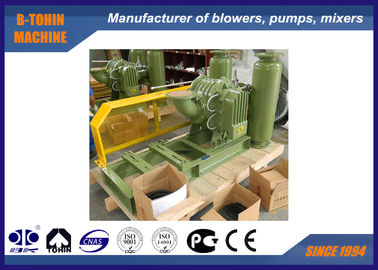

ルーツローブ バイオガスの吹風機,廃棄物と燃やすガスの吹風機,空気の容量1200m3/h
YU-EGについて
設立以来,B-Tohinは先進技術と設備を輸入し,常に新しい製品を開発してきました.YU-EG型吹風機は,特殊な抗腐食材料でコーティングされたハウスとローターを持つ新しいタイプの製品です.特殊ガス,特にバイオガスを輸送するための供給に適用されます.
仕様
|
モデル |
YU-EG150 |
|
空気容量 |
13.81-29.26m3/分 |
|
放出差圧 |
10〜70KPA |
|
回転速度 |
850~1400回転/分 |
|
冷却水の容量 |
15l/分 |
|
エンジンの種類 |
11-22/30/37-45/55-75KW 380/400/415/440V, 3PHASES, 50/60HZ,爆発防止型モーター |
|
自動車ブランド |
標準:シメンス・ベイドまたはザウナモーター シメンスとABBモーター あなたの選択のために |
|
装置の種類 |
標準:垂直型 |
|
モーターのない吹風機のN.W. |
530kg |
|
梱包サイズ 約 |
2.0*1.4*1.65m (長さ*幅*高さ) |
パラメータシート
| モデル |
ポート・ディア (ミリ) |
異なる圧力下での入口容量 (m3/min) と軸の電量 (kW) |
冷却 水 |
||||||||
| スピード rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 150 |
150 (((6 ") | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | 15 |
| 1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | |||
| 1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
| 1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
| 1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | |||
| モデル |
ポート・ディア (ミリ) |
異なる圧力下での入口容量 (m3/min) と軸の電量 (kW) |
冷却 水 |
||||||||
| スピード rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 150 |
150 (((6 ") | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
| 1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
| 1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
| 1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | |||||
| 1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 | |||||
材料リスト
|
違う 違う |
部品名 |
QTYは |
材料 |
|
違う 違う |
部品名 |
QTYは |
材料 |
|
1 |
シリンダー |
1 |
HT200 |
|
17 |
ドーベルピンホール |
4 |
|
|
2 |
ドライブ端プレート |
1 |
HT200 |
|
18 |
ギア端プレート |
1 |
HT200 |
|
3 |
冷却システム |
|
|
|
19 |
油を投げる機 |
2 |
45# |
|
4 |
脂質のある乳首 |
4 |
銅 |
|
20 |
丸いナッツ |
2 |
45# |
|
5 |
ガスシール |
8 |
PTFE |
|
21 |
オイルシール |
2 |
FPM |
|
6 |
オイルシール |
4 |
FPM |
|
22 |
Oリング |
2 |
FPM |
|
7 |
駆動回転器 |
1 |
QT500 |
|
23 |
内部のベーブル・ギア |
2 |
20CrMnTi |
|
8 |
Oリング |
8 |
FPM |
|
24 |
クランプナッツ |
2 |
45# |
|
9 |
オイルシール |
1 |
FPM |
|
25 |
右襟 |
2 |
45# |
|
10 |
ローヤリング |
2 |
GCr15 |
|
26 |
オイルタンクカバー |
1 |
HT200 |
|
11 |
キー |
1 |
45# |
|
27 |
オイルレベル計 |
1 |
樹脂 |
|
12 |
駆動ホイールカバー |
1 |
45# |
|
28 |
蝶の春 |
2 |
65Mn |
|
13 |
ジャンプリング |
2 |
65Mn |
|
29 |
洗濯機を停止する |
2 |
Q235 について |
|
14 |
駆動回転器 |
|
QT500 |
|
30 |
マグネティズムプラグ |
1 |
|
|
15 |
駆動回転器のカバー |
1 |
45# |
|
31 |
ローヤリング |
2 |
GCr15 |
|
16 |
Oリング |
2 |
FPM |
|
32 |
シャフトカバー |
4 |
45# |
吹風器の組装図
適用範囲の標準供給
1. シャフト吹風機
2圧縮バランブ
3チェックバルブ
4フィルタ付き入口サイレンサー:不oxidable steel
5. 放出サイレンサー: 不同鋼
6公共のベース (ベルトカバー)
7. 柔軟性のある鋼筋接頭と衝撃パッド
8ロープ
9. 圧力計
10ベルト
11. ボルト,ナッツ,その他の接続部品
12. モーター
