空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機

空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機

空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機

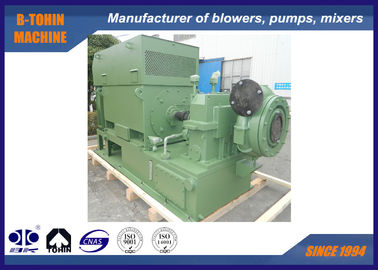

DN400 Single Stage Centrifugal Blowers with Aerial Aluminum Alloy impeller
空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機
商品の詳細:
起源の場所: 中国
ブランド名: BK
証明: ISO9001/ISO14001
モデル番号: GS210-1.7
お支払配送条件:
最小注文数量: 1 セット
価格: 交渉可能
パッケージの詳細: 輸出標準的な木の場合
受渡し時間: 20-40 仕事日は順序量および指定によって、決まります
支払条件: L / C、T / T
供給の能力: 毎月10セット
連絡先
詳細製品概要
空気容量: 210m3/min 排出の差動圧力: 80KPA
モーター力: 355kw 排出の穴: DN400 (14")
冷却のタイプ: 運転されたタイプ: 連結
インペラーの材料: 空気のアルミ合金
ハイライト:

高速遠心送風機

,

産業ファン送風器


DN400単段の遠心送風機、空気のアルミ合金のインペラー




GSについて

       単一速度の高速遠心送風機はB-Tohin機械によって設計した新製品です。 一連のプロダクトの空気の性能そして構造設計は高度のレベルに達しました
国内外で同じようなプロダクトの。送風機は下水の水処理、冶金学で広く利用されています、
発電所、排気ガスの脱硫、薬学の循環の流動化のベッドのボイラーの流動化、
ガスのブスター等。




指定


モデルいいえ。

GS210-1.8

排出の差動圧力

80KPA

モーター力

355KW

空気容量

210m3/min

モーター タイプ

380/400/415/440V/6KV/10KV、3PHASES、50/60HZ

モーター ブランド

標準:Siemens BeideまたはWannanモーター
あなたの選択のためのSiemensそしてABBモーター





適用

a. セメント産業のため: 送風機、換気、等を運ぶセメント。
b. 汚水処理システムのため: 通気の送風機、影響を及ぼす送風機、等。
c. 空気運搬のため: 小麦粉、セメント、砂、穀物、等のような粉材料の、運搬に。
D. 工場の塵収集、塵のクリーニング、換気、病院、建物、等のため。
e. 電力植物のため: 運ぶ、酸素の増加、換気、塵のクリーニング、等ガス。




主要な技術


1. 入口誘導翼装置

  • 送風機のインペラーの前部位置
  • 45% - 100%の内の送風機容量を、しかしまた送風機を調節の規模内の高性能に達するために保障するための機能ない調節するためのだけ特に時設計データ(低温か低圧)から逸脱する操作変数。
  • 送風機制御箱でタッチ画面をかちりと鳴らすことによる調節自動か手操作。自動操作の下で、入口誘導翼はセットの比率の電気オペレータによって手操作または維持の条件の下で、ベーンは手動で調節されるが4-20mA DC信号を受け取った後調節されます。
空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 0

2. 成長した渦巻形の設計




信頼できる空気の性能、高性能、85%の多変数効率。

空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 1

3. 高性能のインペラー

  • インペラーのためのカーブはコンピュータの作動状態を模倣する指定繰り返しおよびガスの実際のflowageのためのよりよい付属品です。
  • 空気のアルミ合金かステンレス鋼の作られる、開いた道の後方の曲がった(6度の最も小さい俯角)、機械で造られる表面の罰金。
空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 2

4. 高い信頼性の加速ギヤ箱構造そして軸受け



  • ギヤ ボックスは横–割れた構造、より低い包装に接続され、箱の蓋の荷を下すために必要な時間を短くしなさい上部の包装から分かれている渦巻形の包装です。

  • 高速シャフトはライン接触によって確認される堅い推圧ディスク技術の、高性能および低い機械損失を採用します。
  • 大きいギヤのために採用される長円(転位)軸受け高速ギヤのための傾けパッド軸受け。
  • 送風機およびギヤのシャフトはgrinded熱扱われた鍛造材の鋼鉄および適切から成っています。あらゆる横の重大な速度は通常の速度より±15%の範囲内にあり、連続した速度が、すべての回転部品動的釣り合っているよりねじり共鳴速度は±10%の範囲内にあります。
  • 加速ギヤは必要で小さいギヤおよび回転シャフトが付いている平行軸線の螺旋形のタイプです。

  • 鍛造材の合金鋼を表面癒やすことの作られ、正確にgrinded、ギヤのサービス索引は少なくとも1.8です。
空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 3

5. 高精度ギヤ運転

  • 採用される良質の等級のギヤ
  • ギヤ精密等級はISO1328 5~4で安定します
  • 精密等級は3.に達することができます。
  •  標準的なAGMAかDINと等しい精密等級
空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 4

6. インペラーと高速シャフト間の関係

  • まっすぐな終り表面キー(ピン)および三角シャフトの結合方式を採用して下さい
  • 高い発電それは3,000のkW範囲を移すことができます。
  • 部品への損傷なしで集まり、分解で便利
空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 5

7. 高性能のシール

  • シールの材料は柔らかい質の合金です。(採用される螺線形のシール)
  • 信頼できる機能、長い耐用年数
  • 漏出問題無し
  • 維持に必要な安価取り替えで便利
  • 摩擦無しによって下がるエネルギー消費





操作の結果

  • GSの送風機の顕著な特徴はエネルギー効率です。

2009年3月1日から、私達は1つの送風機(モデルの試験ランニングを始めました:Qitingの汚水処理場のGS160)。



容量80m3/minおよびの前に作動するモーター力132kWの2つの根の送風機それぞれと比較して毎月30000 RMBはGSのシングルステージの高速遠心送風機の使用の後で満載操作にないけれども、救われました。

  • より安全およびより便利

記録されるあらゆる故障との管理された全自動オペレータのためにより便利

  •  低雑音

空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 6空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 7

他の設置映像:
空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 8    空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 9




送風機のパッケージの集まっているデッサン
空気のアルミ合金のインペラーが付いている DN400 単段の遠心送風機 10

規模の標準的な供給

1.送風機の主体
2.入口誘導翼
3.入口の消音装置
4.ステンレス鋼の適用範囲が広い接合箇所
5.高速のギヤ ボックス
7.放出弁
8。逆止弁
9.基礎フレーム
10.潤滑油システム
11. PLC制御箱
12。モーター
