さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | YU-EG100 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 15 から 30 仕事日は順序量および指定によって、決まります |
| 供給の能力: | 1ヶ月あたりの20セット |
| 容量: | 4.29～9.81m3/分 | 差動圧力を放出します: | 10-70kpa |
|---|---|---|---|
| ボアサイズ: | DN100 ((4 ) | 冷却タイプ: | 水 |
| 接続タイプ: | ベルト駆動 | ベルトおよび滑車: | バイオガス,廃棄ガス,爆発媒体の輸送 |
| スピード: | 1000-1600rpm | シャフトパワー: | 1.78-13.68KW |
| モーターパワー: | 4-7.5/11-15KW | 基礎ボルト: | 4-M12*220 |
| 重さ: | 255KG | ||
| ハイライト: | ごみ処理のガスの送風機,天燃ガスの送風機 |
||

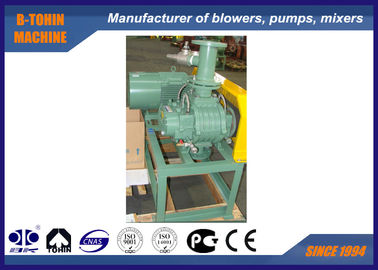

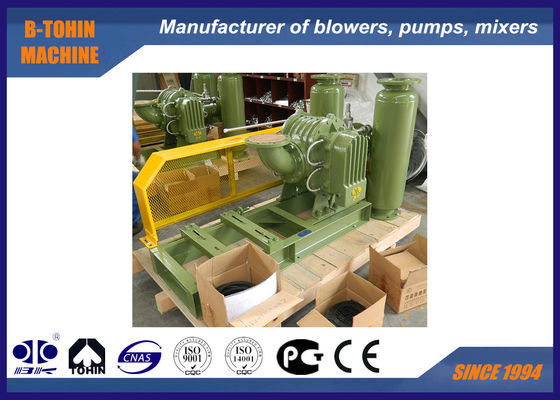

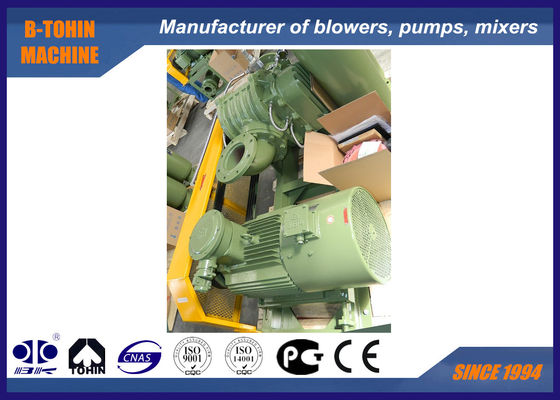

腐食性用途 バイオガスブロワー、アルカリおよび酸性ガスルーツブロワー
特徴
1. コンパクトな構造、入口と出口は同じ構造、さまざまな種類の設置タイプ
2. インペラーとシャフトの一体構造、より安定した動作
3. ベアリングの過昇温を回避し、ベアリングの作業条件を改善できる水冷構造。
4. インペラーと流れに接触する部品には、優れた耐食性と付着性を持つ特殊コーティング（PTFE）をスプレー。
5. ブロワーは、酸、アルカリ、その他の腐食性ガスなどの特殊媒体の用途向けに設計されています。
仕様
|
モデル |
YU-EG100 |
|
風量 |
4.29-9.81m3/分 |
|
吐出差圧 |
10-70KPA |
|
回転速度 |
1000-1600rpm |
|
冷却水流量 |
10 l/min |
|
モータータイプ |
4-7.5/11-15KW 380/400/415/440V、3相、50/60HZ、防爆型モーター |
|
モーターブランド |
標準：シーメンスBeideまたはWannanモーター オプションでシーメンスとABBモーター |
|
設置タイプ |
標準：垂直タイプ |
|
モーターなしのブロワーのN.W. |
255kg |
|
梱包サイズ 約 |
1.45*1.0*1.35m（長さ*幅*高さ） |
パラメータシート
| モデル |
ポート Dia (mm) |
入口 容量 (m3/min)および シャフト 出力 (kW) さまざまな 圧力下 |
冷却 水 |
||||||||
| 速度 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 5006 |
100(4") | 1000 | 5.75 | 1.78 | 5.33 | 2.98 | 5.01 | 4.52 | 4.74 | 5.19 | 10 |
| 1150 | 6.77 | 2.04 | 6.35 | 3.43 | 6.02 | 5.20 | 5.75 | 5.97 | |||
| 1250 | 7.44 | 2.22 | 7.02 | 3.73 | 6.70 | 5.65 | 6.43 | 6.49 | |||
| 1350 | 8.12 | 2.40 | 7.70 | 4.03 | 7.37 | 6.11 | 7.10 | 7.01 | |||
| 1500 | 9.13 | 2.66 | 8.71 | 4.47 | 8.39 | 6.78 | 8.12 | 7.79 | |||
| 1600 | 9.81 | 2.84 | 9.39 | 4.77 | 9.06 | 7.24 | 8.79 | 8.31 | |||
| モデル |
ポート Dia (mm) |
入口 容量 (m3/min)および シャフト 出力 (kW) さまざまな 圧力下 |
冷却 水 |
||||||||
| 速度 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 100 |
100(4") | 1000 | 4.50 | 6.39 | 4.29 | 7.58 | 10 | ||||
| 1150 | 5.52 | 7.34 | 5.31 | 8.72 | 5.10 | 9.83 | |||||
| 1250 | 6.19 | 7.98 | 5.98 | 9.47 | 5.78 | 10.69 | |||||
| 1350 | 6.87 | 8.62 | 6.66 | 10.23 | 6.45 | 11.55 | |||||
| 1500 | 7.88 | 9.58 | 7.67 | 11.37 | 7.47 | 12.83 | |||||
| 1600 | 8.56 | 10.22 | 8.35 | 12.13 | 8.14 | 13.68 | |||||
ブロワー本体の構造
ブロワーパッケージの組み立て図
標準供給範囲
1. シャフトブロワー
2. 真空圧力逃がし弁
3. チェックバルブ
4. 入口サイレンサー（フィルター付き）
5. 吐出サイレンサー
6. 公共ベース（ベルトカバー付き）
7. ゴム製フレキシブルジョイントとショックパッド
8. プーリー
9. 圧力計
10. ベルト
11. ボルトとナット、その他の接続部品
12. モーター
