さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | YU-EG125 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 15 から 30 仕事日は順序量および指定によって、決まります |
| 供給の能力: | 1ヶ月あたりの20セット |
| 容量: | 7.96-18.78m3/min | 差動圧力を放出します: | 10-80KPA |
|---|---|---|---|
| ボアサイズ: | DN125 ((5)) | 冷却タイプ: | 水 |
| 接続タイプ: | ベルト駆動 | ベルトおよび滑車: | バイオガス,廃棄ガス,爆発媒体の輸送 |
| シャフトパワー: | 3.05-28.36KW | スピード: | 1000-1650rpm |
| 冷却水: | 12のl /min | ||
| ハイライト: | ごみ処理のガスの送風機,天燃ガスの送風機 |
||

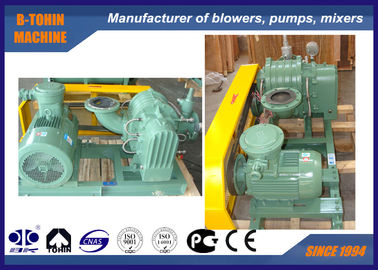

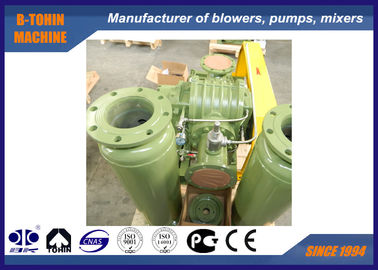

ルートバイオガスブロワー、バイオガス・酸用ブロワー、耐腐食性
用途
YU-EGシリーズブロワーは特殊ガス用途に設計されています。内部過流部をPTFEコーティングし、ステンレス製フレキシブルジョイント、ステンレス製吸込・吐出サイレンサーを採用することで、バイオガス、アルカリ、酸、その他の可燃性ガスの移送に適用可能です。
仕様
|
モデル |
YU-EG125 |
|
風量 |
7.96-18.78m3/min |
|
吐出差圧 |
10-80KPA |
|
回転速度 |
1000-1650rpm |
|
冷却水流量 |
12 l/min |
|
モータータイプ |
11-22/30/37-45KW 380/400/415/440V, 3相, 50/60HZ, 防爆型モーター |
|
設置タイプ |
標準：縦型 |
|
ブロワー本体（モーターなし）の正味重量 |
350kg |
|
梱包サイズ（概算） |
1.8*1.3*1.5m (長さ*幅*高さ) |
特徴
1. コンパクトな構造、ブロワーの吸込口と吐出口の構造が同じで、様々な設置タイプに適しています。
2. インペラとシャフトは一体鋳造で、安定した運転を実現します。
3. 高品質のベアリングとシールにより、安全な運転を保証します。
4. ベアリングの過熱を防ぐために水冷構造を採用しています。
5. 可燃性ガス雰囲気での使用のためにDIIBT4モーターを装備しています。
パラメータシート
| モデル |
ポート径 （mm） |
各種圧力下での吸込風量（m3/min）と軸動力（kW） |
冷却 水 |
||||||||
| 回転速度 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 125 |
125(5") | 1000 | 10.78 | 3.05 | 10.13 | 5.39 | 9.64 | 7.24 | 9.22 | 9.11 | 12 |
| 1150 | 12.62 | 3.51 | 11.98 | 6.20 | 11.49 | 8.33 | 11.07 | 10.48 | |||
| 1250 | 13.85 | 3.82 | 13.21 | 6.74 | 12.72 | 9.05 | 12.30 | 11.39 | |||
| 1400 | 15.70 | 4.28 | 15.06 | 7.55 | 14.57 | 10.14 | 14.15 | 12.76 | |||
| 1500 | 16.93 | 4.58 | 16.29 | 8.08 | 15.80 | 10.86 | 15.38 | 13.67 | |||
| 1650 | 18.78 | 5.04 | 18.14 | 8.89 | 17.65 | 11.95 | 17.23 | 15.04 | |||
| モデル |
ポート径 （mm） |
各種圧力下での吸込風量（m3/min）と軸動力（kW） |
冷却 水 |
||||||||
| 回転速度 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 125 |
125(5") | 1000 | 8.87 | 11.29 | 8.53 | 13.46 | 8.23 | 15.11 | 7.96 | 17.19 | 12 |
| 1150 | 10.71 | 12.98 | 10.38 | 15.48 | 10.07 | 17.38 | 9.80 | 19.77 | |||
| 1250 | 11.94 | 14.11 | 11.61 | 16.82 | 11.30 | 18.89 | 11.03 | 21.49 | |||
| 1400 | 13.79 | 15.80 | 13.46 | 18.84 | 13.15 | 21.16 | 12.88 | 24.07 | |||
| 1500 | 15.02 | 16.93 | 14.69 | 20.19 | 14.38 | 22.67 | 14.11 | 25.79 | |||
| 1650 | 16.87 | 18.62 | 16.54 | 22.21 | 16.23 | 24.94 | 15.96 | 28.36 | |||
ブロワー本体構造
ブロワーパッケージの組立図
標準供給範囲
1. シャフトブロワー
2. 真空圧力リリーフバルブ
3. チェックバルブ
4. 吸込サイレンサー（フィルター付き）
5. 吐出サイレンサー
6. 共用ベース（ベルトカバー付き）
7. ゴム製フレキシブルジョイントおよび防振パッド
8. プーリー
9. 圧力計
10. ベルト
11. ボルト、ナット、その他の接続部品
12. モーター
