さまざまな種類の送風機の専門の製造業者
 |
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | YU-EG150 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 15 から 30 仕事日は順序量および指定によって、決まります |
| 供給の能力: | 1ヶ月あたりの20セット |
| 容量: | 13.81-29.26m3/min | 排出の差動圧力: | 10-70KPA |
|---|---|---|---|
| 穴サイズ: | DN150 （6"） | 冷却のタイプ: | 水 |
| 結合方式: | ベルト駆動 | ベルトおよび滑車: | バイオガス、不用なガス、爆発性の中型の運搬 |
| ハイライト: | 天燃ガスの送風機,根の回転式丸い突出部の送風機 |
||

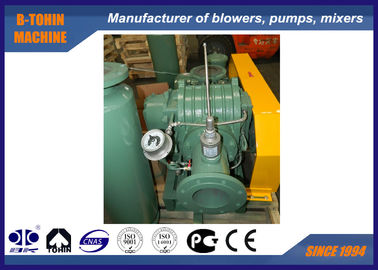

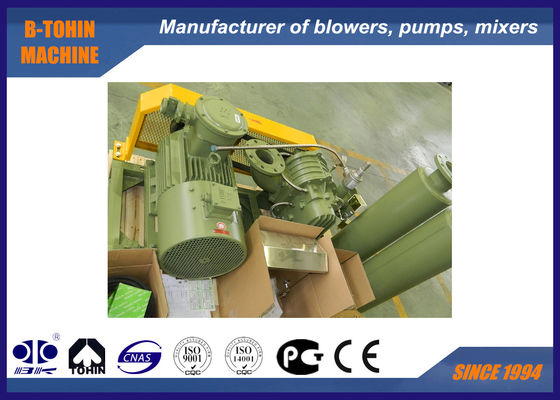

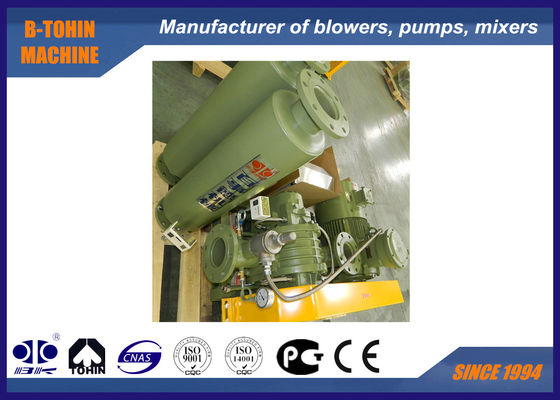

回転式バイオガスの送風機、不用なおよび可燃性ガスの送風機は、タイプ ガスの送風機を定着させます
YU-EGについて
確立される以来、B-Tohinは先端技術および装置を絶えず輸入し、新製品を開発しました。YU-EGのタイプ送風機は特別なさび止め材料と塗る包装および回転子がある新しく親切なプロダクトです。それは生物ガスおよび不用なガスのような特別なガスの配達に適当、です。
指定
|
モデル |
YU-EG150 |
|
空気容量 |
13.81-29.26m3/min |
|
排出の差動圧力 |
10-70KPA |
|
回転式速度 |
850-1400rpm |
|
冷水の容積 |
15のl /min |
|
モーター タイプ |
5.5-45KW 380/400/415/440V、3PHASES、50/60HZの耐圧防爆タイプ モーター |
|
モーター ブランド |
標準:Siemens BeideまたはWannanモーター あなたの選択のためのSiemensそしてABBモーター |
|
設置タイプ |
標準:縦のタイプ |
|
N.W. モーターのない送風機の |
530kg |
|
およそパッキング サイズ。 |
2.0*1.4*1.65m （length*width*height） |
変数シート
| モデル |
港Dia （mm） |
入口容量（m3/min）およびさまざまな圧力の下のシャフト力（kW） |
冷却 水 |
||||||||
| 速度 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 150 |
150 （6"） | 850 | 16.93 | 4.57 | 16.03 | 8.01 | 15.34 | 10.90 | 14.78 | 14.41 | 15 |
| 1000 | 20.29 | 5.38 | 19.40 | 9.42 | 18.70 | 12.83 | 18.14 | 16.95 | |||
| 1150 | 23.66 | 6.19 | 22.76 | 10.84 | 22.07 | 14.75 | 21.50 | 19.50 | |||
| 1250 | 25.90 | 6.73 | 25.00 | 11.78 | 24.31 | 16.03 | 23.75 | 21.19 | |||
| 1400 | 29.26 | 7.53 | 28.37 | 13.19 | 27.67 | 17.96 | 27.11 | 23.73 | |||
| モデル |
港Dia （mm） |
入口容量（m3/min）およびさまざまな圧力の下のシャフト力（kW） |
冷却 水 |
||||||||
| 速度 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG 150 |
150 （6"） | 850 | 14.26 | 18.14 | 13.81 | 21.65 | 15 | ||||
| 1000 | 17.63 | 21.35 | 17.18 | 25.47 | 16.75 | 27.14 | |||||
| 1150 | 20.99 | 24.55 | 20.54 | 29.30 | 20.11 | 31.21 | |||||
| 1250 | 23.23 | 26.68 | 22.78 | 31.84 | 22.36 | 33.92 | |||||
| 1400 | 26.59 | 29.88 | 26.15 | 35.66 | 25.72 | 37.99 | |||||
材料表
|
いいえ。 |
部分名 |
Qty. |
材料 |
|
いいえ。 |
部分名 |
Qty. |
材料 |
|
1 |
シリンダー |
1 |
HT200 |
|
17 |
合せ釘のピン ホール |
4 |
|
|
2 |
エンドプレートを運転して下さい |
1 |
HT200 |
|
18 |
エンドプレートを連動させて下さい |
1 |
HT200 |
|
3 |
冷却装置 |
|
|
|
19 |
グリースの投げる人 |
2 |
45# |
|
4 |
グリース ニップル |
4 |
銅 |
|
20 |
円形のナット |
2 |
45# |
|
5 |
ガス シール |
8 |
PTFE |
|
21 |
オイル シール |
2 |
FPM |
|
6 |
オイル シール |
4 |
FPM |
|
22 |
Oリング |
2 |
FPM |
|
7 |
インペラーを運転して下さい |
1 |
QT500 |
|
23 |
内部斜めギヤ |
2 |
20CrMnTi |
|
8 |
Oリング |
8 |
FPM |
|
24 |
クランプ ナット |
2 |
45# |
|
9 |
オイル シール |
1 |
FPM |
|
25 |
右のつば |
2 |
45# |
|
10 |
忍耐 |
2 |
GCr15 |
|
26 |
オイル タンク カバー |
1 |
HT200 |
|
11 |
キー |
1 |
45# |
|
27 |
オイルのレベル ゲージ |
1 |
樹脂 |
|
12 |
インペラー カバーを運転して下さい |
1 |
45# |
|
28 |
蝶ばね |
2 |
65Mn |
|
13 |
リングを跳んで下さい |
2 |
65Mn |
|
29 |
洗濯機を停止して下さい |
2 |
Q235 |
|
14 |
運転されたインペラー |
|
QT500 |
|
30 |
磁気のプラグ |
1 |
|
|
15 |
運転されたインペラー カバー |
1 |
45# |
|
31 |
忍耐 |
2 |
GCr15 |
|
16 |
Oリング |
2 |
FPM |
|
32 |
シャフトの袖 |
4 |
45# |
送風機のパッケージの集まっているデッサン
規模の標準的な供給
1.シャフトの送風機
2. 真空圧力は弁を取り除きます
3.逆止弁
4. 入口の消音装置（フィルターと）
5.排出の消音装置
6. 公共の基盤（ベルト カバーと）
7. ゴム製適用範囲が広い接合箇所および衝撃のパッド
8. 滑車
9. 圧力計
10. ベルト
11. ボルトおよびナットおよび他の関係の部品
12. モーター
