さまざまな種類の送風機の専門の製造業者

|
| 起源の場所: | 中国 |
| ブランド名: | BK |
| 証明: | ISO9001/ISO14001 |
| モデル番号: | YU-EG80 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 輸出標準的な木の場合 |
| 受渡し時間: | 15 から 30 仕事日は順序量および指定によって、決まります |
| 供給の能力: | 1ヶ月あたりの20セット |
| 容量: | 3.84～11.59m3/分 | 差動圧力を放出します: | 10-80KPA |
|---|---|---|---|
| ボアサイズ: | DN80 ((3 ) | 冷却タイプ: | 水 |
| 接続タイプ: | ベルト駆動 | ベルトおよび滑車: | バイオガス,廃棄ガス,爆発媒体の輸送 |
| スピード: | 850-1650rpm | モーターパワー: | 7.5-11/15-18.5KW |
| ファンデーションブロット: | 6-M12*220 | 重さ: | 290 kg |
| ハイライト: | ごみ処理のガスの送風機,天燃ガスの送風機 |
||

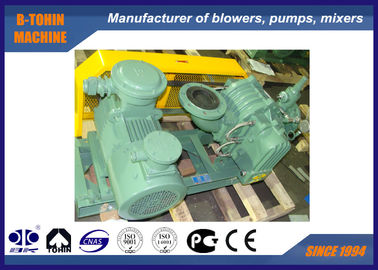

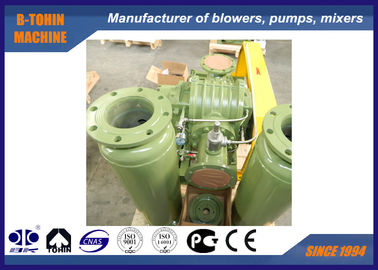

ロータリーブロワー、防食性、可燃性ガス搬送ブロワー
特徴
1. コンパクトな構造、吸入口と排出口は同じ構造、多様な取り付け方法
2. インペラーとシャフトの一体構造により、分離型の欠陥を回避
3. 水冷構造により、ベアリングの作動条件を改善し、耐用年数を延長
4. 特殊コーティング（PTFE）をインペラーと流体と接触する部品にスプレーし、優れた耐食性と付着性を実現
5. 酸、アルカリ、その他の腐食性ガスなどの特殊媒体を搬送するために設計されたブロワー
仕様
|
モデル |
YU-E80 |
|
風量 |
3.84-11.59m3/分 |
|
吐出差圧 |
10-80KPA |
|
回転速度 |
850-1650rpm |
|
冷却水流量 |
8 l/min |
|
モータータイプ |
7.5-11/15-18.5KW 380/400/415/440V、3相、50/60HZ、防爆型モーター |
|
モーターブランド |
標準：シーメンスBeideまたはWannanモーター オプションでシーメンスとABBモーター |
|
設置タイプ |
標準：垂直型 |
|
ブロワー本体の正味重量（モーターなし） |
290kg |
|
梱包サイズ（概算） |
1.55*1.0*1.35m（長さ*幅*高さ） |
パラメータシート
| モデル |
ポート径 （mm） |
様々な圧力下での吸入容量（m3/min）とシャフト出力（kW） |
冷却 水 |
||||||||
| 速度 rpm |
0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/cm2 | |||||||
| 1000mmH2O | 2000mmH2O | 3000mmH2O | 4000mmH2O | ||||||||
| 0.01Mpa | 0.02Mpa | 0.03Mpa | 0.04Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
|
YU-EG 80 |
80(3") | 850 | 5.44 | 1.69 | 4.97 | 3.01 | 4.63 | 3.98 | 4.33 | 4.97 | 8 |
| 1000 | 6.59 | 1.99 | 6.13 | 3.54 | 5.78 | 4.69 | 5.48 | 5.85 | |||
| 1150 | 7.74 | 2.29 | 7.28 | 4.08 | 6.93 | 5.39 | 6.63 | 6.72 | |||
| 1250 | 8.51 | 2.49 | 8.05 | 4.43 | 7.70 | 5.86 | 7.40 | 7.31 | |||
| 1400 | 9.66 | 2.79 | 9.20 | 4.96 | 8.86 | 6.56 | 8.56 | 8.19 | |||
| 1500 | 10.43 | 2.98 | 9.97 | 5.32 | 9.63 | 7.03 | 9.33 | 8.77 | |||
| 1650 | 11.59 | 3.28 | 11.12 | 5.85 | 10.78 | 7.73 | 10.48 | 9.65 | |||
| モデル |
ポート径 （mm） |
様々な圧力下での吸入容量（m3/min）とシャフト出力（kW） |
冷却 水 |
||||||||
| 速度 rpm |
0.5kgf/cm2 | 0.6kgf/cm2 | 0.7kgf/cm2 | 0.8kgf/cm2 | |||||||
| 5000mmH2O | 6000mmH2O | 7000mmH2O | 8000mmH2O | ||||||||
| 0.05Mpa | 0.06Mpa | 0.07Mpa | 0.08Mpa | ||||||||
| m3/min | KW | m3/min | KW | m3/min | KW | m3/min | KW | ||||
| YU-EG80 | 80(3") | 850 | 4.07 | 6.12 | 3.84 | 7.28 | 8 | ||||
| 1000 | 5.23 | 7.20 | 5.00 | 8.56 | 4.77 | 9.65 | 4.58 | 10.94 | |||
| 1150 | 6.38 | 8.28 | 6.15 | 9.84 | 5.93 | 11.09 | 5.74 | 12.59 | |||
| 1250 | 7.15 | 9.01 | 6.92 | 10.70 | 6.70 | 12.06 | 6.50 | 13.68 | |||
| 1400 | 8.30 | 10.09 | 8.07 | 11.98 | 7.85 | 13.51 | 7.66 | 15.32 | |||
| 1500 | 9.07 | 10.81 | 8.84 | 12.84 | 8.62 | 14.47 | 8.43 | 16.42 | |||
| 1650 | 10.23 | 11.89 | 9.99 | 14.12 | 9.77 | 15.92 | 9.58 | 18.06 | |||
ブロワー本体の構造

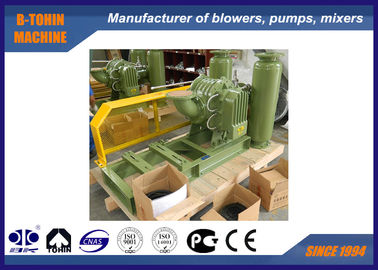

ブロワーパッケージの組み立て図
標準供給範囲
1. シャフトブロワー
2. 真空圧力逃がし弁
3. チェックバルブ
4. 吸入口サイレンサー（フィルター付き）
5. 排出口サイレンサー
6. 公共ベース（ベルトカバー付き）
7. ゴム製フレキシブルジョイントとショックパッド
8. プーリー
9. 圧力計
10. ベルト
11. ボルトとナット、その他の接続部品
12. モーター
